تنظیمات شبکه

در منو «Network» در پنل دیتاسنتر ابری آبالون می‌توانید به تمامی تنظیمات شبکه مربوط به ماشین‌های مجازی، رول‌های امنیتی و بسیاری موارد دیگر دسترسی داشته باشید. زیر منوهای بخش «network» شامل موارد زیر است:

  • «Network Topology» نمایی کلی از شبکه دیتاسنتر ابری شامل روترها، شبکه‌های خصوصی و سرورهای متصل به شبکه را نمایش می‌دهد.

  • «Networks» شبکه‌های داخلی (Private) و عمومی (Public) به همراه جزئیات و تنظیمات آنها را در اختیارتان قرار می‌دهد.

  • «Routers»، روتر شبکه شما را نمایش می‌دهد.

  • «Security Groups» امکان تعریف قوانین فایروال را برای‌تان فراهم می‌کند.

  • «Floating IPs» لیست آی‌پی‌های پابلیک و جزئیات مرتبط به آنها را نمایش می‌دهد و می‌توان آی‌پی‌ها را به Instanceها اختصاص داد یا از آنها جدا کرد.

نمای کلی توپولوژی شبکه (Network Topology)​

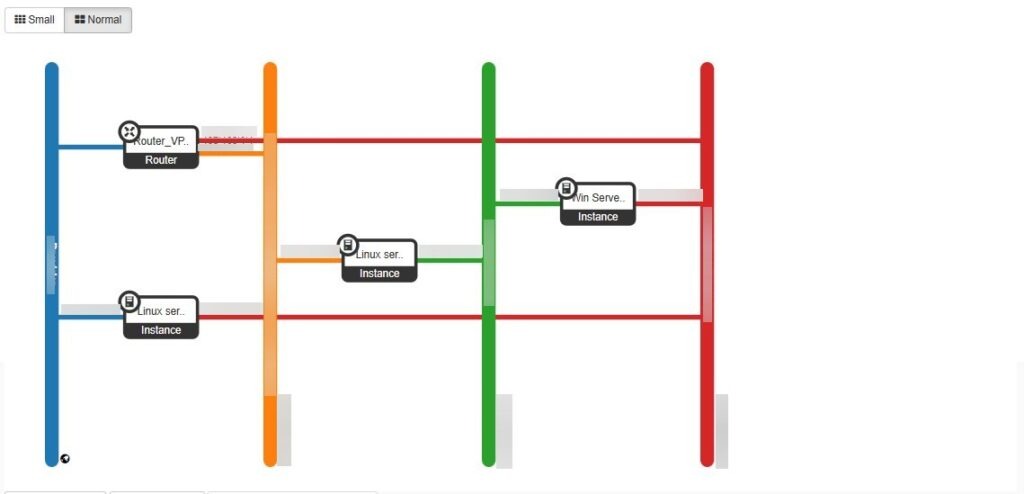

در Network Topology، نمایی کلی از شبکه و وضعیت اتصال هر Instance به شبکه نمایش داده می‌شود. در تصویر زیر نمای «Topology» را مشاهده می‌کنید که ظاهر مرتب و قابل درکی را به نمایش می‌گذارد.

Alt text

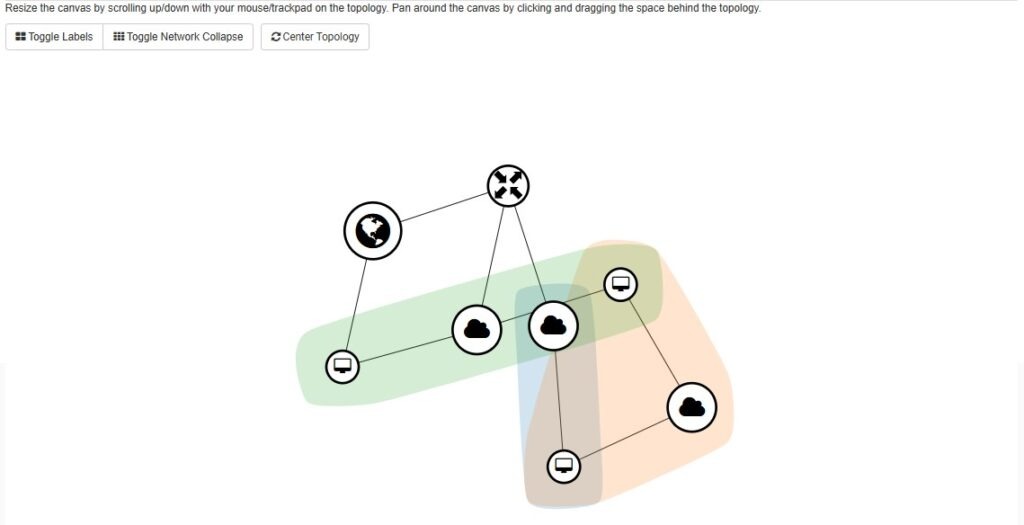

همچنین می‌‌توانید با انتخاب نمای «Graph» ظاهری متفاوت و مشابه گراف را مشاهده نمایید:

Alt text

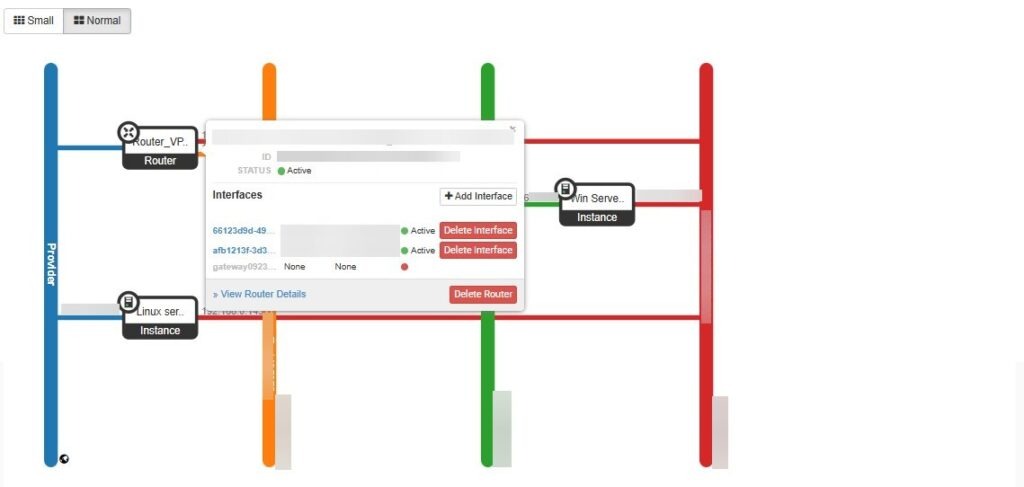

در هر یک از نماهای مذکور، با کلیک روی روتر، اطلاعاتی شامل اینترفیس‌های متصل به آن و وضعیت آنها، نمایش داده می‌شود و می‌توانید هر اینترفیس را حذف کنید. علاوه بر این با کلیک روی گزینه «Add Interface» امکان افزودن اینترفیس جدید به روتر را دارید.

Alt text

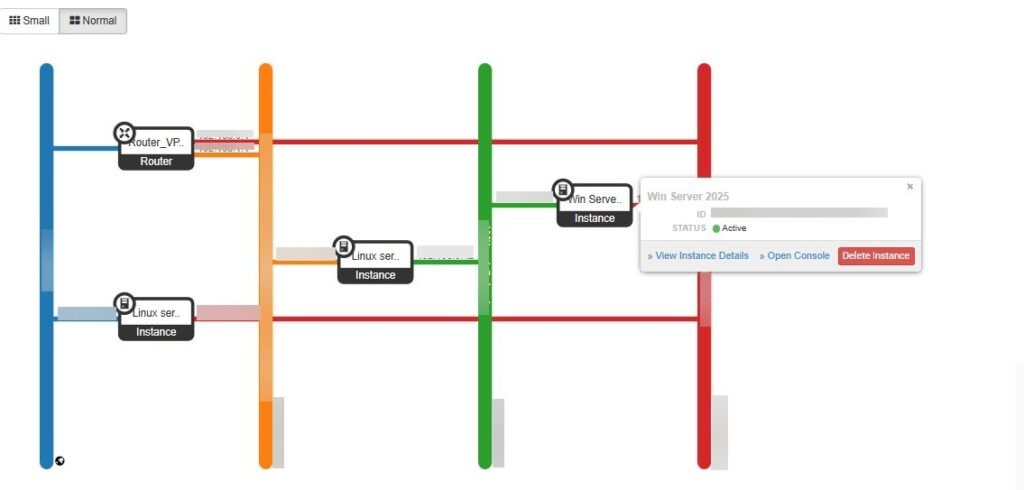

با کلیک روی هر Instance می‌توانید مشخصات و وضعیت آن را مشاهده یا اقدام به حذف Instance کنید.

Alt text

جزئیات شبکه‌ها​

در زیر منو «Networks» می‌توانید شبکه‌های موجود به همراه جزئیاتی از جمله ساب‌نت مرتبط با آنها را مشاهده کنید. توجه داشته باشید شبکه‌ای که در ردیف «External» آن «Yes» قید شده، شبکه‌ پابلیک است.

Alt text

با کلیک روی هر کدام از نام‌های شبکه‌ها می‌توانید جزئیات آنها را مشاهده نمایید. این جزئیات شامل موارد زیر است که در سربرگ‌ها قابل مشاهده هستند:

  • سربرگ «Overview» شامل اطلاعات کلی شبکه

  • سربرگ «Subnets» شامل ساب‌نت‌های تعریف شده، آدرس شبکه و گیت‌وی و با امکان ویرایش، اضافه یا حذف کردن ساب‌نت

  • سربرگ «Ports» شامل همه کارت‌های شبکه (که معمولا در پنل کاربری دیتاسنتر ابری به آن Port گفته می‌شود)، آدرس IP آنها، مک آدرس، وضعیت اتصال و با امکان ویرایش، اضافه یا حذف کردن پورت‌ها (تصویر زیر)

Alt text
